TiDB Vector 検索実装 (PLaMo Embedding 1B + TiFlash)

起票理由

前タスク (2026-07-15 TiDB FTS 構成調査) で「Self-Managed TiDB で日本語検索を実現するには Vector + TiFlash が唯一の TiDB 内完結案」という結論に至った。本 doc はその実装タスクとして、TiFlash 追加から検索エンドポイント公開までを 7 フェーズに分解し、各フェーズの具体的な作業内容・検証手順・本番展開手順を整理する。

全体アーキテクチャ

                                          ┌─ blog-api (search endpoint)
                                          │       │
                                          ▼       │ q="..."
                             PLaMo Embedding Service ◀─┘
                         (k8s Pod, /chunks + /embed HTTP)
                                          ▲
                                          │ PLaMO tokenizerでchunk化 + document embedding
        tidb-embedder (ローカル backfill) ─┤
        (source hashが変わった記事だけ)   │
                                          ▼
                                TiDB (blog_dev / blog_prd)
                                article_embedding_chunks.embedding VECTOR(2048)
                                + HNSW index on TiFlash replica

  ─ ─ ─ (最終フェーズ) ─ ─ ─
   GitHub webhook → blog-api が記事変更時にchunkを再生成・記事単位で差し替え

  • 書き込み経路 (初期): ローカルから tools/tidb-embedder を実行し、記事を最大1024 tokens、128 tokens overlapでchunk化して専用テーブルへ保存する

  • 読み取り経路: blog-api がクエリをPLaMOでvectorizeし、近いchunkを検索して記事単位に集約する

  • 継続更新 (webhook 経路): 全体が動き始めてから最後に組み込む。それまでは記事更新後に再度ローカルスクリプトを実行する

実装フェーズ (チェックボックス管理)

  • [x] Phase 1: TiFlash 追加 (manifest 編集 → apply → replica 確認) — 2026-07-15 完了

  • [x] Phase 2: PLaMo Embedding Service (k8s Pod + HTTP wrapper) — 2026-07-15 完了

  • [x] Phase 3: articles.embedding による1記事1vectorの検証 — 2026-07-15 完了、Phase 4でchunk方式へ移行

  • [x] Phase 4: PLaMO tokenizerによるchunk backfill + HNSWインデックス作成 — 2026-07-15 完了

  • [ ] Phase 5: blog-api 検索エンドポイント + apps/web 検索 UI 実装

  • [ ] Phase 6: 本番 (blog_prd) 適用 (TiFlash replica + DDL + backfill)

  • [ ] Phase 7: GitHub webhook 経路への embedding 生成組み込み (継続更新)

前提

  • ~/.kube/config-mycluster から k8s クラスタに到達可能 (Tailscale 経由)

  • mysql クライアントで dev DB (blog_dev) に接続できる

  • リポジトリルート (shuntaka-dev) がカレントディレクトリ

  • 開発環境のインフラ適用 (kubectl apply, DDL 実行, ツール実行) は ユーザーが手動で実施する。本 doc の作業指示は「編集内容 + 実行コマンド」のセットで書く

export KUBECONFIG=~/.kube/config-mycluster
export TAILNET=$(tailscale status --json | jq -r '.MagicDNSSuffix')

想定所要時間 (dev 環境)

フェーズ

目安時間

Phase 1: TiFlash 追加

10 - 20 分

Phase 2: PLaMo Embedding Service

30 - 60 分 (初回 pull 込み)

Phase 3: DDL 適用

5 分

Phase 4: tidb-embedder 実装 + 埋め戻し

60 分 + データ量依存

Phase 5: 検索エンドポイント + Web UI

120 - 240 分

Phase 6: 本番適用

30 分

Phase 7: webhook 組み込み (継続更新)

30 分

Phase 1: TiFlash 追加

1-1. 前提確認

TiFlash は各 k8s ノードのローカルディスクに DeltaTree ストレージを持つ。dev では 1 replica で十分。

  • ノードに空きストレージがあること (local-path provisioner の PV が確保できる領域)

  • 記事データは 2.5MB 程度と小さいので 20Gi あれば十分だが、将来の拡張を見越して 50Gi で確保する

  • MiniPC は Ryzen 7 7730U (amd64) なので pingcap/tiflash:v8.5.7 の amd64 manifest が pull される

kubectl -n tidb-cluster get tc basic -o jsonpath='{.spec.version}'
# → v8.5.7 が出ればよい

kubectl get nodes -o custom-columns=NAME:.metadata.name,ARCH:.status.nodeInfo.architecture
# → amd64 が並ぶこと (MiniPC = Ryzen 7 7730U)

1-2. TidbCluster manifest 編集

cluster/manifests/tidb-cluster/tidb-cluster.yaml の spec に tiflash セクションを追加する。既存の pd / tikv / tidb と同じ書式 (baseImage, requests, config, topologySpreadConstraints, additionalVolumes) を踏襲する。

追加内容 (末尾に追記):

tiflash:
  baseImage: pingcap/tiflash
  replicas: 1
  requests:
    cpu: '500m'
    memory: '4Gi'
  limits:
    memory: '8Gi'
  storageClaims:
    - resources:
        requests:
          storage: 50Gi
      storageClassName: local-path
  config:
    config: |
      [logger]
        level = "info"
      [profiles.default]
        max_memory_usage = 0
    proxy: |
      log-level = "info"
  topologySpreadConstraints:
    - topologyKey: kubernetes.io/hostname
      maxSkew: 1

TiFlash 特有の注意点:

  • spec.tiflash.config は config (tiflash 本体) と proxy (組み込み TiKV Learner) の 2 サブキーを持つ (pd / tikv / tidb の config: | 単一とは書式が違う)

  • storageClaims は list。TiFlash は data ディレクトリを複数 PV に分散できる設計だが dev では 1 本

  • log 出力先はデフォルトで良い (TiKV のような [log.file] 明示は不要。DeltaTree エンジンのログは stdout に流れて kubectl logs で見える)

  • additionalVolumes (log emptyDir) は付けない — TiKV は debug 用に /var/log/tikv を分けているが TiFlash は使用頻度が低いので割愛

1-3. 反映 (ユーザー実行)

kubectl -n tidb-cluster apply -f cluster/manifests/tidb-cluster/tidb-cluster.yaml

Operator が basic-tiflash-0 StatefulSet を作成し、Pod が起動するのを待つ (5 - 15 分)。

kubectl -n tidb-cluster get pods -l app.kubernetes.io/component=tiflash -w
# basic-tiflash-0   4/4   Running が出れば OK

1-4. 動作確認 (ユーザー実行)

TiFlash が Region を認識しているか確認。

kubectl -n tidb-cluster exec -it basic-pd-0 -- /pd-ctl store
# store.labels に engine=tiflash が付いたノードが 1 つあること

MySQL クライアントから INFORMATION_SCHEMA.tiflash_replica を叩いて、まだ TiFlash replica を張ったテーブルが無いことを確認 (Phase 3 で articles に張る)。

mysql -h tidb.${TAILNET} -P 4000 -u root -e \
  "SELECT * FROM INFORMATION_SCHEMA.TIFLASH_REPLICA;"
# → Empty set が出れば正常

Phase 1 完了条件

  • [x] basic-tiflash-0 Pod が 4/4 Running

  • [x] pd-ctl store に engine=tiflash が 1 store 見える (store id 7097, state Up, v8.5.7)

  • [x] INFORMATION_SCHEMA.TIFLASH_REPLICA が空 (テーブル未指定なので正常。TiFlash store の region_count: 0 からも確認可能)

Phase 2: PLaMo Embedding Service

2-1. 設計

PLaMo Embedding 1B (pfnet/plamo-embedding-1b, Apache 2.0) は AutoModel から encode_query(text) / encode_document(text) を呼び出すカスタム実装 (sentence-transformers ではない)。したがって Python FastAPI wrapper を自作 して HTTP エンドポイント化する。

  • 依存: torch (CPU), transformers, sentencepiece, fastapi, uvicorn

  • エンドポイント: POST /embed — body {"text": "...", "mode": "query" | "document"} → {"vector": [float; N]}

  • モデルは Pod 起動時に 1 回だけ load して常駐 (メモリに乗せる)

  • 次元数 (N) は /embed の query / document 両モードで 2048 次元 と実測済み

  • 記事本文 (~数千文字) 1 本の encode は CPU で 100 - 500 ms 程度を想定

2-2. ディレクトリ構成 (実装済み)

cluster/manifests/plamo-embedding/
├── server.py          # FastAPI + transformers wrapper
├── Dockerfile         # linux/amd64, model を build 時に焼き込み
├── deployment.yaml    # Namespace + Deployment (2 replicas) + Service (ClusterIP)
└── build-and-push.sh  # ローカル build & ghcr push

実体は cluster/manifests/plamo-embedding/ を参照。

2-3. 設計メモ

  • model 事前焼き込み: Dockerfile の build 時に HuggingFace から model を pull し image に含める。image サイズは ~5GB になるが、Pod 起動時のダウンロード時間 / ネットワーク依存を消せる (registry pull は node ごとに 1 回で済む)

  • snapshot_download を使う理由: 素直に AutoModel.from_pretrained() で pre-warm すると model を RAM に全展開して verify するため、Docker Desktop 既定メモリ (2-4GB) を超えて OOM (Killed, cannot allocate memory) になる。huggingface_hub.snapshot_download はファイル DL のみで RAM を使わないので build が通る。runtime の AutoModel.from_pretrained() は HF cache から読むので network 不要のまま

  • CPU 版 torch: --index-url https://download.pytorch.org/whl/cpu で fetch。amd64 wheel が公式提供されている (target が Ryzen MiniPC = amd64)

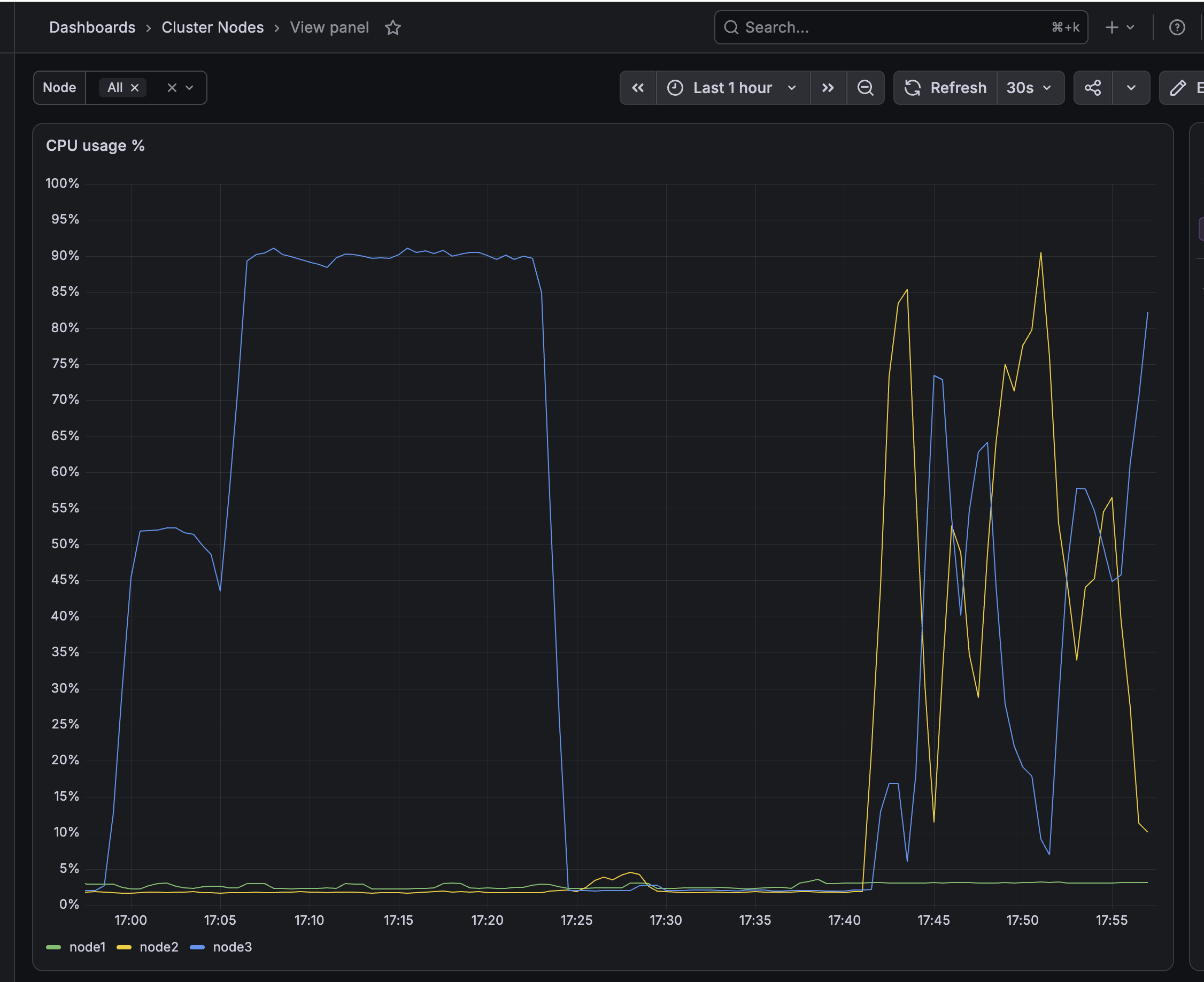

  • 2 replicas: node1 は TiFlash 用に空け、node2 / node3 へ PLaMo を1 Podずつ配置する。podAntiAffinity で同居を禁止する

  • Deployment strategy: RollingUpdate: maxSurge: 0, maxUnavailable: 1 とし、更新中に追加 Pod を作らずモデル分のメモリ増加を防ぐ

  • Tailnet 公開: cluster/manifests/tailscale/plamo-embedding-public.yaml で plamo-embedding.<tailnet> をServiceへ接続する。port-forward svc/... は1 Podへ直接転送されるため、複数Podへの分散には使わない

  • 依存バージョン (Dockerfile): torch==2.5.1, transformers==4.46.0, sentencepiece==0.2.0, fastapi==0.115.4, uvicorn==0.32.0, pydantic==2.9.2 を pin

  • --provenance=false --sbom=false (build-and-push.sh): buildx はデフォルトで OCI index に attestation manifest を追加するが、k3s/MiniPC の古めの containerd がそれで no match for platform in manifest と誤判定して pull に失敗する (ImagePullBackOff)。attestation を切ることで single-platform manifest だけになり pull が通る

2-4. ghcr ログイン (初回のみ、ユーザー実行)

ghcr.io は Docker のパスワード認証を受け付けない (MFA の有無に関わらず PAT 必須)。既存の gh CLI 認証に write:packages / read:packages を後付けして、gh auth token の出力で docker login するのが最短。

# 現状の scope 確認 (write:packages が無ければ次のコマンドで追加)
gh auth status

# scope を後付け (ブラウザで one-time code の入力を求められる)
gh auth refresh --scopes write:packages,read:packages

# gh のトークンで ghcr にログイン
gh auth token | docker login ghcr.io -u shuntaka9576 --password-stdin
# → "Login Succeeded" が出れば OK

トラブルシュート: docker login ghcr.io で対話的に password を入力すると denied: denied になる。これは GitHub の web パスワードを渡しているため。必ず PAT (もしくは gh auth token の出力) を stdin から渡すこと。

2-5. Image ビルド + push (ユーザー実行)

Apple Silicon Mac (native arm64) から実行するのが速い。

cd cluster/manifests/plamo-embedding
./build-and-push.sh
# → ghcr.io/shuntaka9576/plamo-embedding:latest を build & push
# タグを分けたい場合: TAG=2026-07-15 ./build-and-push.sh

初回 build は torch install + model download で 10-20 分程度。

なぜ workflow_dispatch action ではないか: PLaMo image は「Python deps か server.py を変えるまで更新しない」性質で、更新頻度が低い。deploy-tidb-proxy.yaml のような頻繁な更新は想定しないため、まずローカルスクリプトで済ませる。更新頻度が上がってきたら (~ 月次) workflow 化を検討する。

2-6. Package を public 化 (初回のみ、ユーザー実行)

ghcr は push した package が必ず private で作成される (リポジトリが public でも独立)。private のままだと kubelet が pull できず ErrImagePull になる。無料運用のため public に切り替える。

個人アカウントの package visibility は REST API から変更できない (org packages 用の PATCH はあるが user packages 側は 404)。Web UI からのみ操作可能。

open "https://github.com/users/shuntaka9576/packages/container/plamo-embedding/settings"

ページ末尾 Danger Zone → "Change package visibility" → Public → package name (plamo-embedding) を入力して確定。

確認 (API では visibility 取得は可能):

gh api /user/packages/container/plamo-embedding | jq '.visibility'
# → "public"

一度 public 化すれば同名 package への以降の push でも visibility は維持される。将来別 image (例: tidb-embedder) を追加する場合はそれぞれ改めて public 化が必要。

2-7. 反映 (ユーザー実行)

kubectl apply -f cluster/manifests/plamo-embedding/deployment.yaml
kubectl apply -f cluster/manifests/tailscale/plamo-embedding-public.yaml
kubectl -n plamo-embedding get pods -w
# node2 / node3 の2 Podが Running / READY 1/1 になるまで待つ

2-8. 動作確認 (ユーザー実行)

Tailnet公開Serviceへ接続する。

curl -s -X POST http://plamo-embedding.${TAILNET}/embed \
  -H 'Content-Type: application/json' \
  -d '{"text":"日本語の検索テスト","mode":"query"}' | jq '.dim'
# → 2048 が返れば OK。異なる値なら Phase 3 の VECTOR(N) を実測値に合わせる

document モードも一応叩いておく:

curl -s -X POST http://plamo-embedding.${TAILNET}/embed \
  -H 'Content-Type: application/json' \
  -d '{"text":"これは記事本文の例です","mode":"document"}' | jq '{dim, head: .vector[0:3]}'

Phase 2 完了条件

  • [x] plamo-embedding Pod が Ready

  • [x] /embed (query / document 両方) が 2048 (実測値) 次元の float 配列を返す

  • [x] dim = 2048 を Phase 3 の DDL に反映する値として記録した

Phase 3: articles.embedding 列 + TiFlash replica (旧方式・実施記録)

このフェーズでは1記事の本文全体を1vectorにしたが、長文でタイトルや検索対象の話題が薄まり、PLaMOの最大context長4096 tokensを超える部分はtruncationされる。2026-07-15の精度確認を受け、Phase 4から article_embedding_chunks へ移行する。以下はTiFlash障害を含む実施記録として残し、新規環境のschemaには articles.embedding を追加しない。

3-1. 当初適用したDDL (履歴)

tools/dsql-cli/dsl-tidb/schema/04_articles.sql の末尾に、他のマイグレーションと同じ形式で追記する (専用ファイルを切らないのは既存の content_html 追加も同ファイル末尾に置いているため)。

-- 2026-07-15 Vector 検索: articles.embedding + TiFlash replica
-- N は PLaMo Embedding 1B の実測次元 (Phase 2-8 で確認した値 = 2048)
ALTER TABLE `${SCHEMA}`.`articles`
  ADD COLUMN `embedding` VECTOR(2048) NULL AFTER `content_html`;

-- TiFlash replica を張る (Phase 1 で TiFlash store が起動済みであること)
ALTER TABLE `${SCHEMA}`.`articles` SET TIFLASH REPLICA 1;

-- HNSW index は embedding の backfill と TiFlash COMPACT の完了後に作成する。

3-2. 適用 (ユーザー実行)

load.sh は差分マイグレーションではなく、schema/*.sql を先頭から実行する初期構築用スクリプトである。既存の blog_dev では、適用済みのカラムやインデックスを再追加しようとしてエラーになるため、今回は新しい2文だけを実行する。

mysql -h tidb.${TAILNET} -P 4000 -u root blog_dev <<'SQL'
ALTER TABLE articles ADD COLUMN embedding VECTOR(2048) NULL AFTER content_html;
ALTER TABLE articles SET TIFLASH REPLICA 1;
SQL

このDDLは旧方式であり、現在の 04_articles.sql からは削除済み。新規環境では実行しない。

cd tools/dsql-cli/dsl-tidb
./load.sh --database blog_dev --host tidb.${TAILNET}

3-3. 動作確認 (ユーザー実行)

TiFlash replica の同期が完了しているか確認。

mysql -h tidb.${TAILNET} -P 4000 -u root -e "
SELECT TABLE_SCHEMA, TABLE_NAME, REPLICA_COUNT, AVAILABLE, PROGRESS
  FROM INFORMATION_SCHEMA.TIFLASH_REPLICA
 WHERE TABLE_SCHEMA = 'blog_dev' AND TABLE_NAME = 'articles';"
# AVAILABLE = 1, PROGRESS = 1 になれば同期完了 (数分〜十数分)

Phase 3 完了条件

  • [x] articles.embedding 列が vector(2048) で存在

  • [x] TIFLASH_REPLICA.AVAILABLE = 1, PROGRESS = 1

3-4. HNSW先行作成によるTiFlashクラッシュと復旧 (2026-07-15)

初回は全133記事の embedding が NULL の状態で HNSW index を作成した。その後、TiFlash v8.5.7 が DMFileVectorIndexWriter で既存DMFileのindexを構築する際、checksum frame size 0を除算して Floating point exception (exit 136) でCrashLoopした。

EnsureStableLocalIndex - Begin building index
Received signal Floating point exception(8).
Integer divide by zero.
FramedChecksumReadBuffer<XXH3>::doSeek
DMFileVectorIndexWriter::buildIndexForFile

TiDB側のindex定義はdrop済みだが、TiFlashはPVC上に残った古いlocal-index taskをschema同期より先に再開し、同じクラッシュを繰り返した。SHOW CREATE TABLE にindexがないことを確認してから、一度TiFlash replicaを0にしてlocal replicaを切り離す。以下はユーザーが実行する。

mysql -h tidb.${TAILNET} -P 4000 -u root -e \
  "SHOW CREATE TABLE blog_dev.articles\G"
# idx_articles_embedding がないこと

mysql -h tidb.${TAILNET} -P 4000 -u root blog_dev -e \
  "ALTER TABLE articles SET TIFLASH REPLICA 0;"

mysql -h tidb.${TAILNET} -P 4000 -u root -e "
SELECT * FROM INFORMATION_SCHEMA.TIFLASH_REPLICA
 WHERE TABLE_SCHEMA = 'blog_dev' AND TABLE_NAME = 'articles';"
# 0 rowsになること

# CrashLoopのbackoffを待たず、replica=0の最新schemaで起動し直す
kubectl -n tidb-cluster delete pod basic-tiflash-0

kubectl -n tidb-cluster get pods -l app.kubernetes.io/component=tiflash -w
# basic-tiflash-0 が 4/4 Running に戻ること

TiDB公式のTiFlash replica作成手順でも SET TIFLASH REPLICA 0 はreplicaの削除を意味する。これだけで復旧しない場合は、壊れた分析用replicaのPVCを再作成する。元データはTiKVにあるため、backfill後にreplicaを1へ戻すと再同期される。

# TiFlashだけを停止する (TiDB / TiKVには影響しない)
kubectl -n tidb-cluster patch tidbcluster basic --type merge \
  -p '{"spec":{"tiflash":{"replicas":0}}}'
kubectl -n tidb-cluster wait --for=delete pod/basic-tiflash-0 --timeout=5m

# 現在の分析用replica PVCと、Retainされるnode上の実データを削除する
PV=$(kubectl -n tidb-cluster get pvc data0-basic-tiflash-0 \
  -o jsonpath='{.spec.volumeName}')
PV_NODE=$(kubectl get pv "${PV}" \
  -o jsonpath='{.spec.nodeAffinity.required.nodeSelectorTerms[0].matchExpressions[0].values[0]}')
PV_PATH=$(kubectl get pv "${PV}" -o jsonpath='{.spec.hostPath.path}')
kubectl -n tidb-cluster delete pvc data0-basic-tiflash-0
kubectl -n tidb-cluster wait \
  --for=delete pvc/data0-basic-tiflash-0 --timeout=5m

# pvReclaimPolicy=Retainのため、対象pathを表示・確認してから削除する
echo "${PV_NODE}:${PV_PATH}"
# /opt/local-path-provisioner/*_tidb-cluster_data0-basic-tiflash-0 であること
ssh "${PV_NODE}" sudo rm -rf --one-file-system -- "${PV_PATH}"
kubectl delete pv "${PV}" --wait=false
kubectl wait --for=delete "pv/${PV}" --timeout=5m

# source manifestと同じ1 replicaへ戻す
kubectl -n tidb-cluster patch tidbcluster basic --type merge \
  -p '{"spec":{"tiflash":{"replicas":1}}}'
kubectl -n tidb-cluster get pods -l app.kubernetes.io/component=tiflash -w
# 新しいbasic-tiflash-0が4/4 Runningになること

PVCを先に削除してTerminatingになった場合

Podを停止する前にPVCの削除を開始すると、kubernetes.io/pvc-protection finalizerにより、PodがPVCを使用している間は削除が完了しない。2026-07-15の作業では以下の中途状態になった。

  • data0-basic-tiflash-0: Terminating

  • basic-tiflash-0: 古いPVCを使用したまま 3/4 CrashLoopBackOff

  • TiDB: REPLICA_COUNT = 1のまま (SET TIFLASH REPLICA 0のDDL履歴なし)

  • PV: pvc-01d5b048-5bd0-4348-9bcb-b4f8bfd73d35, reclaim policyはRetain

この場合はfinalizerを強制削除せず、次の順序で復旧を続ける。

# 削除中PVCのPV、node、hostPathをPVCが消える前に記録する
PV=$(kubectl -n tidb-cluster get pvc data0-basic-tiflash-0 \
  -o jsonpath='{.spec.volumeName}')
PV_NODE=$(kubectl get pv "${PV}" \
  -o jsonpath='{.spec.nodeAffinity.required.nodeSelectorTerms[0].matchExpressions[0].values[0]}')
PV_PATH=$(kubectl get pv "${PV}" -o jsonpath='{.spec.hostPath.path}')

# DB上のTiFlash replicaを外す
mysql -h tidb.${TAILNET} -P 4000 -u root blog_dev -e \
  "ALTER TABLE articles SET TIFLASH REPLICA 0;"

# TiFlash Podを停止するとPVC protectionが解除され、PVC/PVの削除が進む
kubectl -n tidb-cluster patch tidbcluster basic --type merge \
  -p '{"spec":{"tiflash":{"replicas":0}}}'
kubectl -n tidb-cluster wait --for=delete pod/basic-tiflash-0 --timeout=5m
kubectl -n tidb-cluster wait \
  --for=delete pvc/data0-basic-tiflash-0 --timeout=5m

# pvReclaimPolicy=Retainのため、旧データとReleased PVを明示削除する
if kubectl get pv "${PV}" >/dev/null 2>&1; then
  echo "${PV_NODE}:${PV_PATH}"
  # /opt/local-path-provisioner/*_tidb-cluster_data0-basic-tiflash-0 であること
  ssh "${PV_NODE}" sudo rm -rf --one-file-system -- "${PV_PATH}"
  kubectl delete pv "${PV}" --wait=false
  kubectl wait --for=delete "pv/${PV}" --timeout=5m
fi

# 空のPVCでTiFlashを再作成する
kubectl -n tidb-cluster patch tidbcluster basic --type merge \
  -p '{"spec":{"tiflash":{"replicas":1}}}'
kubectl -n tidb-cluster get pods -l app.kubernetes.io/component=tiflash -w
# 新しいPVC名になり、basic-tiflash-0が4/4 Runningを維持すること

旧 articles.embedding のHNSW indexは、Phase 4のchunk方式を検証してから削除する。それまでは比較・rollback用として残す。

Phase 4: PLaMO tokenizerによるchunk backfill + HNSW作成

4-1. chunk設計 (実装済み)

PLaMO-Embedding-1B公式model cardでは最大context長は4096 tokensだが、学習時のcontext長とbenchmark計測は1024 tokens。これに合わせ、文字数近似ではなくPLaMO Pod内の同じtokenizerで分割する。

  • MarkdownのATX見出し (#〜######) をsection境界にし、見出し階層を保持する

  • code fence内の # は見出しとして扱わない

  • 1 chunkはmetadataを含め最大1024 tokens、長いsectionは128 tokens overlapでwindow分割する

  • 各embedding入力は タイトル + 見出し階層 + 概要 + 本文chunk とする

  • metadataは最大256 tokensに制限し、本文用budgetを確保する

  • source_hash はchunking version、token設定、title、description、contentからSHA-256で作る

PLaMO Serviceへ POST /chunks を追加した。ここでtokenizeだけ行い、返された embedding_text を既存の POST /embed (mode=document) へ渡す。

cluster/manifests/plamo-embedding/
├── chunking.py
├── chunking_test.py
├── server.py
└── Dockerfile

4-2. PLaMO Service更新 (ユーザー実行)

cd cluster/manifests/plamo-embedding
./build-and-push.sh

kubectl -n plamo-embedding rollout restart deployment/plamo-embedding
kubectl -n plamo-embedding rollout status deployment/plamo-embedding --timeout=15m

/chunks がversion、token数、embedding用textを返すことを確認する。

curl -s -X POST http://plamo-embedding.${TAILNET}/chunks \
  -H 'Content-Type: application/json' \
  -d '{
    "title":"TiDB Vector検索",
    "description":"動作確認用の記事",
    "content":"# 概要\nPLaMOで記事を分割します。",
    "max_tokens":1024,
    "overlap_tokens":128
  }' | jq '{version, max_tokens, overlap_tokens, chunks}'

4-3. chunkテーブル作成 (ユーザー実行)

09_article_embedding_chunks.sql を追加した。既存の blog_dev には過去の非冪等な ALTER TABLE が適用済みなので load.sh は再実行せず、今回のファイルだけを流す。

cd tools/dsql-cli/dsl-tidb
SCHEMA=blog_dev
sed "s|\${SCHEMA}|${SCHEMA}|g" schema/09_article_embedding_chunks.sql \
  | mysql -h tidb.${TAILNET} -P 4000 -u root

CREATE TABLE article_embedding_chunks (
  chunk_id CHAR(36) NOT NULL DEFAULT (UUID()),
  article_id CHAR(36) NOT NULL,
  chunk_index INT UNSIGNED NOT NULL,
  heading VARCHAR(1000) NULL,
  content LONGTEXT NOT NULL,
  token_count INT UNSIGNED NOT NULL,
  chunking_version VARCHAR(64) NOT NULL,
  source_hash CHAR(64) NOT NULL,
  embedding VECTOR(2048) NOT NULL,
  created_at DATETIME(6) NOT NULL DEFAULT CURRENT_TIMESTAMP(6),
  PRIMARY KEY (chunk_id),
  UNIQUE KEY uq_article_embedding_chunks_article_index (article_id, chunk_index)
);
ALTER TABLE article_embedding_chunks SET TIFLASH REPLICA 1;

HNSW indexはbackfillとTiFlash compactionの後に作る。embedding は最初から NOT NULL でinsertするため、旧方式の「全NULLのDMFileへindexを先行作成」した状態にはならない。

4-4. tools/tidb-embedder (実装済み)

CLIは全記事を読み、保存済み source_hash と現在の記事内容から計算したhashが違う記事だけを対象にする。

  • --dry-run は /chunks まで実行し、chunk数とtoken数を表示する。embedding生成とDB更新は行わない

  • 本実行は全chunkの2048次元vector生成が成功してから、記事単位のtransactionで旧chunkを削除・新chunkをinsertする

  • 途中のAPI失敗では既存chunkを保持し、終了コードを非0にする

  • --all でhash一致記事も再生成できる

  • 全件実行時は削除済み記事の孤立chunkも検出し、本実行で削除する

  • リクエストごとにHTTP connectionを閉じ、2 Podへconnection単位で分散する

--endpoint <url>          TiDB接続先
--embed-endpoint <url>    PLaMO Service
--all                     source hash一致記事も再生成
--slug <slug>             特定slugだけ処理
--dry-run                 chunk数/token数だけ確認
--concurrency <n>         同時embedding request数 (default: 1、2 Pod時は2)
--timeout <ms>            PLaMO API 1 requestのtimeout (default: 120000)
--max-tokens <n>          1 chunkの最大token数 (default: 1024)
--overlap-tokens <n>      window間の重複token数 (default: 128)

4-5. backfill (ユーザー実行)

Tailnet公開Service経由でnode2/node3の2 Podへ分散する。kubectl port-forward svc/... は1 Podへ直接転送されるため使用しない。

cd tools/tidb-embedder
bun install
bun run backfill \
  --endpoint "mysql://root@tidb.${TAILNET}:4000/blog_dev" \
  --embed-endpoint "http://plamo-embedding.${TAILNET}" \
  --concurrency 2 \
  --max-tokens 1024 \
  --overlap-tokens 128 \
  --dry-run

# chunk数と最大token数を確認後、--dry-runを外す
bun run backfill \
  --endpoint "mysql://root@tidb.${TAILNET}:4000/blog_dev" \
  --embed-endpoint "http://plamo-embedding.${TAILNET}" \
  --concurrency 2 \
  --max-tokens 1024 \
  --overlap-tokens 128

PLaMOは1リクエストでも約14/16 logical CPUを使用した。2 Podに対して --concurrency 2 (1 Podあたり1リクエスト目安) とし、それ以上はCPU oversubscriptionで逆に遅くなるため増やさない。

2 Pod backfill時のCPU使用率 (2026-07-15、旧1記事1vector時)

PLaMOをnode2/node3の2 Podでbackfillした際のノード別CPU使用率

17:23頃まではnode3の単一Podが約90%のCPUを継続使用していた。2 Pod化した17:41頃以降はnode2/node3の両方に負荷が分散し、TiFlashを配置するnode1は約2〜3%を維持した。chunk方式はrequest数が増えるが、同じく2 Pod、同時実行2を上限にする。

4-6. backfillとHNSWの確認 (ユーザー実行)

全記事にchunkがあり、token上限違反が0件であることを確認する。

mysql -h tidb.${TAILNET} -P 4000 -u root blog_dev -e "
SELECT COUNT(*) AS chunks,
       COUNT(DISTINCT article_id) AS chunked_articles,
       MIN(token_count) AS min_tokens,
       MAX(token_count) AS max_tokens,
       SUM(token_count > 1024) AS over_limit
  FROM article_embedding_chunks;

SELECT COUNT(*) AS missing_articles
  FROM articles AS a
  LEFT JOIN article_embedding_chunks AS c ON c.article_id = a.article_id
 WHERE c.chunk_id IS NULL;"

chunked_articles = 133、missing_articles = 0、over_limit = 0を確認する。TiFlash replica同期後にcompactし、HNSW indexを作る。

mysql -h tidb.${TAILNET} -P 4000 -u root -e "
SELECT TABLE_SCHEMA, TABLE_NAME, REPLICA_COUNT, AVAILABLE, PROGRESS
  FROM INFORMATION_SCHEMA.TIFLASH_REPLICA
 WHERE TABLE_SCHEMA = 'blog_dev'
   AND TABLE_NAME = 'article_embedding_chunks';"
# AVAILABLE = 1, PROGRESS = 1まで待つ

mysql -h tidb.${TAILNET} -P 4000 -u root blog_dev <<'SQL'
ALTER TABLE article_embedding_chunks COMPACT;
CREATE VECTOR INDEX idx_article_embedding_chunks_embedding
  ON article_embedding_chunks ((VEC_COSINE_DISTANCE(embedding))) USING HNSW;
SQL

mysql -h tidb.${TAILNET} -P 4000 -u root -e "
SELECT TIDB_DATABASE, TIDB_TABLE, INDEX_NAME,
       ROWS_STABLE_INDEXED, ROWS_STABLE_NOT_INDEXED,
       ROWS_DELTA_INDEXED, ROWS_DELTA_NOT_INDEXED, ERROR_MESSAGE
  FROM INFORMATION_SCHEMA.TIFLASH_INDEXES
 WHERE TIDB_DATABASE = 'blog_dev'
   AND TIDB_TABLE = 'article_embedding_chunks';"

ROWS_STABLE_NOT_INDEXED = 0、ROWS_DELTA_NOT_INDEXED = 0、ERROR_MESSAGE が空ならbuild完了。

2026-07-15の実行結果:

  • 133記事から1,101 chunksを生成 (missing_articles = 0)

  • token数は最小20、最大1024、1024超過は0件

  • HNSWは ROWS_STABLE_INDEXED = 1101、Stable/Deltaの未index行はともに0、errorなし

4-7. サンプル検索と旧vector削除 (ユーザー実行)

QVEC=$(curl -s -X POST http://plamo-embedding.${TAILNET}/embed \
  -H 'Content-Type: application/json' \
  -d '{"text":"Rust Axum API","mode":"query"}' \
  | jq -c '.vector')

mysql -h tidb.${TAILNET} -P 4000 -u root blog_dev -e "
SELECT c.article_id, LEFT(a.title, 55) AS title, c.heading,
       VEC_COSINE_DISTANCE(c.embedding, '${QVEC}') AS dist
  FROM article_embedding_chunks AS c
  JOIN articles AS a ON a.article_id = c.article_id
 ORDER BY VEC_COSINE_DISTANCE(c.embedding, '${QVEC}')
 LIMIT 20;"

2026-07-15に Rust Axum API で確認したところ、旧1記事1vector方式では対象記事のdistanceが 0.4674 で上位に入らなかったのに対し、chunk方式では「Rust(axum) on Lambda × Aurora DSQL × Next.js on Vercelで個人ブログをリーアーキした話」が1位 (0.35846897784588017) になった。

このqueryはタイトルとの一致が強いため、同じ記事の複数chunkが上位20件に現れる。chunk近傍検索としては想定どおりであり、Phase 5の検索APIでは候補を多めに取得した後、article_id ごとにdistance最小のchunkへ集約する。

HNSW利用可否はjoinや記事単位の集約を外し、TiFlashを固定した最小queryで確認する。

mysql -h tidb.${TAILNET} -P 4000 -u root blog_dev -e "
EXPLAIN
SELECT /*+ READ_FROM_STORAGE(TIFLASH[c]) */
       c.article_id,
       VEC_COSINE_DISTANCE(c.embedding, '${QVEC}') AS dist
  FROM article_embedding_chunks AS c
 ORDER BY VEC_COSINE_DISTANCE(c.embedding, '${QVEC}')
 LIMIT 20;"

TableFullScan の operator info に index:idx_article_embedding_chunks_embedding と annIndex:COSINE があれば利用可能。件数が小さい間、hintなしではoptimizerがTiKV全走査を選ぶことがある。

2026-07-15の実行計画では、TiFlash MPPへTopN (count:20) がpushdownされ、chunk用HNSW indexを使う annIndex:COSINE を確認できた。vector部分は2048次元のため省略表記。

TableReader_24                               MppVersion: 2, data:ExchangeSender_23
└─ExchangeSender_23            mpp[tiflash] ExchangeType: PassThrough
  └─TopN_22                    mpp[tiflash] offset:0, count:20
    └─TableFullScan_21         mpp[tiflash] table:c,
      index:idx_article_embedding_chunks_embedding(embedding)
      keep order:false, annIndex:COSINE(embedding..[...], limit:20)

chunk検索の精度を確認できた後、比較・rollback用に残していた旧vectorを削除する。

mysql -h tidb.${TAILNET} -P 4000 -u root blog_dev <<'SQL'
ALTER TABLE articles DROP INDEX idx_articles_embedding;
ALTER TABLE articles SET TIFLASH REPLICA 0;
ALTER TABLE articles DROP COLUMN embedding;
SQL

Phase 4 完了条件

  • [x] 全133記事に1件以上のchunkがあり、1024 tokens超過が0件

  • [x] TiFlashが 4/4 Running のままchunk HNSW buildを完了し、未index行が0件

  • [x] Rust Axum API など旧方式で弱かったqueryの順位が改善する

  • [x] TiFlash固定の EXPLAIN に annIndex:COSINE が現れる

  • [x] 検証後に旧 articles.embedding、HNSW、TiFlash replicaを削除する

Phase 5: blog-api 検索エンドポイント + apps/web 検索 UI

5-1. 全体設計

  • API: GET /users/{name}/articles/search?q=<query>&tags=<a,b>&mode=and|or&limit=20

  • 認証: 既存の公開記事一覧と同じく認証不要。status = 'published' の記事だけを返す

  • ハンドラフロー:

    1. q を PLaMo Embedding Service で vectorize (mode=query)

    2. article_embedding_chunks から近傍chunkを limit * 10 件取得する

    3. article_id ごとに最小distanceのchunkを残し、記事の公開条件+タグ絞り込み条件を適用する

    4. 検索用DTOに distance (cosine distance) を付けて返す

  • UI コンセプト: 既存 FloatingTagFilter を検索・タグ統合フローティングへ拡張。意味検索とタグ絞り込みを1つのピル + 1つのpanelにまとめ、検索入力・類似度付きpreview・タグtreeを同時に見せる

5-2. API 実装ポイント

  • infrastructure/src/embedding/client.rs を新規作成し、PLAMO_EMBED_ENDPOINT を環境変数から読んで reqwest で POST /embed を叩くclientを置く (query / document両方に対応。Phase 7でも同じものを流用する)

  • kernel/src/repository/users_articles.rs に search_published_by_user_name(name, vector, tag_filter, candidate_limit, limit) メソッドを追加

  • adapter/src/repository/users_articles.rs でSQL実装:

    WITH nearest_chunks AS (
  SELECT article_id, heading, content,
         VEC_COSINE_DISTANCE(embedding, ?) AS dist
    FROM article_embedding_chunks
   ORDER BY VEC_COSINE_DISTANCE(embedding, ?)
   LIMIT ? -- API limit * 10 (tags 併用時は絞り込みで欠けるので * 30 まで拡張してよい)
),
best_chunk_per_article AS (
  SELECT *, ROW_NUMBER() OVER (PARTITION BY article_id ORDER BY dist) AS rn
    FROM nearest_chunks
)
SELECT a.article_id, a.title, a.slug, a.description, a.thumbnail,
       a.type, a.published_at, c.dist
  FROM best_chunk_per_article AS c
  JOIN articles AS a ON a.article_id = c.article_id
 WHERE c.rn = 1 AND a.user_id = ? AND a.status = 'published'
   AND (
     ? = 0  -- tags 未指定なら常に TRUE
     OR a.article_id IN (
       SELECT article_id FROM articles_tags
        WHERE tag_path IN (?)
        GROUP BY article_id
       HAVING COUNT(DISTINCT tag_path) = ?  -- AND: 選択タグ数と一致 / OR: 1 以上
     )
   )
 ORDER BY c.dist
 LIMIT ?

    • inner queryのTopNがHNSWへpushdownされるか、実データで EXPLAIN を確認する

    • 同じ記事の複数chunkが候補に入るため、window関数で記事単位にdeduplicateする

    • タグ絞り込みは HNSW 後の post-filter。restrictive なタグ組み合わせで結果が空になる場合は inner LIMIT を上げる (limit * 30 あたりまで)

  • api/src/route/users_articles.rs に /search サブルート追加

  • api/src/handler/users_articles.rs でembedding clientを呼び、tags / mode クエリを受けてrepositoryへ渡す。q は空文字不可・500文字以内、limit は1 - 100件に制限する

  • レスポンスDTO: ArticleSearchResultResponse に distance: f64 を持たせ、通常の記事一覧DTOへ検索固有フィールドを混ぜない

  • タグなしは limit * 10、タグありはpost-filterで候補が減るため limit * 30 のchunkをANN候補にする (最大3000件)

  • PLAMO_EMBED_ENDPOINT が未設定でもAPI自体は起動し、検索endpointだけ 503 Service Unavailable を返す。PLaMO呼び出し失敗は 502 Bad Gateway を返す

5-3. UI 実装ポイント (apps/web)

新規コンポーネント (すべて src/components/ 配下。Story 必須):

ファイル

役割

FloatingSearchTagFilter.tsx

既存 FloatingTagFilter を差し替える検索・タグ統合コンポーネント

SearchInput.tsx

検索入力欄 (debounce 300ms、× でクリア)

SimilarityMeter.tsx

類似度バー (1 - distance/2 を0 - 100%で可視化、--color-accent単色)

拡張:

  • SearchProvider を TagFilterProvider の内側へ追加し、query / submittedQuery / searchResults とdebounce・request cancelを管理する

  • TagFilterProvider のURL更新時は検索queryを保持し、検索とタグが互いのquery parameterを消さないようにする

  • lib/api.ts に searchArticles(userName, { q, tags, mode, limit, signal }) を追加

  • ActiveTagBar に検索クエリチップを追加表示 (× で解除)

  • ArticleCard に distance?: number prop を追加 (指定時は右端に SimilarityMeter を表示)

  • FilteredArticleList は query || tags.length > 0 を絞り込み条件に拡張

ピル形状 (下端中央、既存 FloatingTagFilter と同じ位置):

┌──────────────────┐
│  search  tag  3  │   検索とタグを一体化した1ピル
└──────────────────┘

  • クリックで検索 + タグの統合panel全体を開閉する

  • filtering || query のときはピル全体を --color-text、それ以外は --color-text-muted

統合panel:

┌──────────────────────────────────────┐
│ [ 気になることを日本語で… ]      × │  ← SearchInput
├──────────────────────────────────────┤
│  # tech/rust  ×    AND               │  ← 選択中タグチップ (存在時のみ)
├──────────────────────────────────────┤
│  TiDBのFTS Kuromoji調査       92%▮▮▮│  ← 上位 3 件のプレビュー
│  Vector検索 実装ノート         87%▮▮ │     クリックで記事へ直遷移
│  PLaMo Embedding 触ってみる    83%▮▮ │
│                                       │
│  ─────── 全 12 件を一覧で見る → ─── │  ← main list を検索結果に差し替え
├──────────────────────────────────────┤
│  tech/                                │
│    rust                         (12)  │  ← 既存 TagFilterTree
│    aws/                         (24)  │
└──────────────────────────────────────┘

URL 同期: ?q=xxx&tags=tech/rust&mode=and (既存 pushFilterUrl を拡張)

併用時の挙動:

  • q と tags は AND で併用。ActiveTagBar は「search: "xxx" × / #tech/rust × / AND / 12件 / クリア」の順で表示

  • 一覧本体は FilteredArticleList が searchResults を優先表示。各 ArticleCard は distance を持つので類似度メーターを右端に付ける

  • 検索結果 0 件時は「AND を OR に切り替える」ではなく「検索クエリを外す」ボタンを見せる (ミスヒット時に一撃で戻れる)

  • 検索inputは300ms debounceし、Enterでは即時確定する。新しい検索やタグ変更時は直前requestを AbortController でcancelする

  • Escapeはinputに値がある場合は1回目で検索を解除し、空の状態でもう一度押すとpanelを閉じる

5-4. 動作確認 (ユーザー実行)

# blog-api ローカル起動 (別ターミナル)
cd apps/blog-api
PLAMO_EMBED_ENDPOINT=http://plamo-embedding.${TAILNET} \
  DATABASE_URL="mysql://root@tidb.${TAILNET}:4000/blog_dev" \
  PORT=43003 cargo run --bin server

# API 単体
curl -sG "http://localhost:43003/users/<user_name>/articles/search" \
  --data-urlencode 'q=Rust Axum API' --data-urlencode 'limit=5' | jq '.'
curl -sG "http://localhost:43003/users/<user_name>/articles/search" \
  --data-urlencode 'q=Rust Axum API' \
  --data-urlencode 'tags=tech/rust,tech/aws/lambda' \
  --data-urlencode 'mode=and' --data-urlencode 'limit=5' | jq '.'
curl -sG "http://localhost:43003/users/<user_name>/articles/search" \
  --data-urlencode 'q=Rust Axum API' \
  --data-urlencode 'tags=tech/rust,tech/aws/lambda' \
  --data-urlencode 'mode=or' --data-urlencode 'limit=5' | jq '.'

# UI (Storybook で先に mock 確認)
cd apps/web
bun run storybook
# → Components/FloatingSearchTagFilter / SearchInput / SimilarityMeter

# UI (実 API 接続)
bun run dev
# http://localhost:43000/ でfloating pillをクリック

2026-07-15に blog_dev とPLaMOを使って確認した結果:

  • q=Rust Axum API&limit=5: 5件。先頭は「Rust(axum) on Lambda × Aurora DSQL × Next.js on Vercelで個人ブログをリーアーキした話」

  • 上記query + tags=tech/rust,tech/aws/lambda&mode=and: 両方のタグを持つ上記記事だけ1件

  • 上記query + 同じtags + mode=or: 片方以上のタグを持つ5件

  • PLaMOのquery vector生成、TiDB検索、タグ取得を含むAPI全体の応答時間は約0.8秒 (ローカルからTailnet経由)

  • PLAMO_EMBED_ENDPOINT 未設定時は /health が204のまま、検索endpointだけ503になる

5-5. EXPLAIN 確認

EXPLAIN
SELECT article_id, VEC_COSINE_DISTANCE(embedding, '[...]') AS dist
  FROM article_embedding_chunks
 ORDER BY VEC_COSINE_DISTANCE(embedding, '[...]') ASC
 LIMIT 200;

  • TableFullScan の operator info に annIndex:COSINE があること (HNSW index利用時もexecutor名は TableFullScan)

  • 効かない場合: chunkテーブルのTiFlash replica同期 (Phase 4) とHNSW build完了を確認

  • tags 併用時も inner query (HNSW pushdown) が先に評価され、外側の JOIN + tag subquery が post-filter になっていることを確認

2026-07-15にタグAND条件を含む実装SQLで確認した。nearest_chunks LIMIT 600 がTiFlash MPPへpushdownされ、次のoperatorが出力された。

TableFullScan_177  mpp[tiflash]
table:c, index:idx_article_embedding_chunks_embedding(embedding)
keep order:false, annIndex:COSINE(embedding..[...], limit:600)

Phase 5 完了条件

  • [x] 検索エンドポイントが 200 を返す (q のみ / q + tags AND / q + tags OR の 3 パターン)

  • [ ] 上位 20 件が意味的に妥当

  • [x] EXPLAIN で HNSW / TiFlash 経路が使われている

  • [x] 未認証で他人の下書きが返らないこと (status = 'published' を検索SQLのpost-filterで強制)

  • [x] UI: floating pillから検索 + タグの統合panelを開ける

  • [x] UI: 検索クエリ入力で上位3件がpanel内に類似度メーター付きで即previewされる

  • [x] UI: 「全 N 件を一覧で見る」でmain listが検索結果に差し替わる

  • [x] UI: タグ選択と検索クエリのAND併用が動作する (ActiveTagBar に両方chipが出る)

  • [x] UI: URLに q / tags / mode が同期する (直link・戻る/進むで復元)

  • [x] UI: Storybookに SimilarityMeter / SearchInput / FloatingSearchTagFilter のStoryがある

Phase 6: 本番 (blog_prd) 適用

6-1. 事前バックアップ

docs/source/98_tasks/2026-07-05-tidb-prd-dump/index.md の手順で blog_prd を論理ダンプ。

6-2. TiFlash store確認 (本番)

Phase 1でclusterレベルのTiFlash追加は完了しているため、本番でも同じstoreを共有できる。article_embedding_chunks のreplica設定は6-3のDDLに含まれる。

kubectl -n tidb-cluster get pods -l app.kubernetes.io/component=tiflash
# basic-tiflash-0 が4/4 Runningであること

6-3. DDL 適用 (本番)

既存 blog_prd でも load.sh は再実行せず、追加ファイルだけ適用する。

cd tools/dsql-cli/dsl-tidb
SCHEMA=blog_prd
sed "s|\${SCHEMA}|${SCHEMA}|g" schema/09_article_embedding_chunks.sql \
  | mysql -h tidb.${TAILNET} -P 4000 -u root

6-4. 埋め戻し (本番)

ユーザーが手元から実行 (Tailnet 経由で prd DB と PLaMo Pod の両方に到達可能)。

cd tools/tidb-embedder
bun run backfill \
  --endpoint "mysql://root@tidb.${TAILNET}:4000/blog_prd" \
  --embed-endpoint "http://plamo-embedding.${TAILNET}" \
  --concurrency 2 \
  --dry-run
# 件数確認後に --dry-run を外して本実行

全記事のbackfill完了後にcompactとHNSW index作成を行う。

mysql -h tidb.${TAILNET} -P 4000 -u root blog_prd <<'SQL'
ALTER TABLE article_embedding_chunks COMPACT;
CREATE VECTOR INDEX idx_article_embedding_chunks_embedding
  ON article_embedding_chunks ((VEC_COSINE_DISTANCE(embedding))) USING HNSW;
SQL

6-5. 本番 blog-api → PLaMo Service の到達経路 (案 1: tidb-proxy に L4 中継を増設)

本番 blog-api は AWS Lambda 上で動き、TiDB へは tidb-proxy (ECS Fargate + Tailscale tsnet) 経由で TCP 中継している。PLaMo Embedding Service は Tailnet 上の plamo-embedding.<tailnet> (HTTP) にしか存在せず、Lambda から直接は到達できない。

方式選定

Tailnet 到達性は tidb-proxy コンテナ内の forwarder プロセスの tsnet.Server にしか無い。squid は同じ VPC 上の別プロセスで Tailnet ノードではないため、plamo-embedding.<tailnet> の MagicDNS 名を解決も WireGuard ルーティングもできない (squid.conf も CONNECT 443 のみ許可で、PLaMo の平文 HTTP:80 は通らない)。したがって:

  • 案 2 (squid で中継): squid を Tailnet ノードにできないため不可。成立するのは PLaMo を Funnel 等で公開 HTTPS にする場合のみで、private 推論サービスをインターネットに晒すことになるので却下

  • 案 3 (cluster 内に検索サービスを別建て): blog-api の公開判定・認可 policy を二重実装し read-path が 2 ランタイムに割れる。Lambda を Tailnet から完全に外す強い理由がある時のみ検討

  • 案 1 (forwarder に PLaMo 用ポートを増設): plamo-embedding.<tailnet> は tidb.<tailnet> と同じ Tailscale operator LoadBalancer で公開されており、既存 tag:proxy → tag:k8s ACL がそのまま効く。HTTP は TCP ストリームなので L4 転送でそのまま流せる。既存パターンの素直な拡張で追加の攻撃面もゼロ (VPC 内 ENI からのみ到達可)

→ 案 1 を採用する。

確認済みの事実 (2026-07-15, tailscale status --json)

デバイス

HostName

タグ

PLaMo Service

plamo-embedding

tag:k8s

TiDB

tidb

tag:k8s

forwarder (tidb-proxy)

tidb-proxy

tag:proxy

  • Tailnet suffix: tailea8e2.ts.net

  • TiDB は本番で既に tag:proxy → tidb.<tailnet>:4000 に到達できている。PLaMo も同じ tag:k8s なので、残る論点は既存 ACL がポート限定か全ポートか、と PLaMo の 80 が通るかだけ

(1) Go forwarder をマルチターゲット化 — apps/tidb-proxy/cmd/forwarder/main.go

現状は単一ターゲット (TIDB_HOSTNAME/TIDB_PORT → 0.0.0.0:13306 の 1 listener)。これを forward ルールのリストにし、同じ ts *tsnet.Server を共有したまま listener を 2 本立てる。PLaMo listener はオプション (PLAMO_HOSTNAME が空なら張らない = 後方互換)。

PLAMO_LISTEN_ADDR=0.0.0.0:18080
PLAMO_HOSTNAME=plamo-embedding
PLAMO_PORT=80

  • loadConfig() が []forwardRule{ListenAddr, Target, UpstreamName} を返すようにし、ルールごとに net.Listen → go runForwarder(ts, listener, rule.Target, tel, rule.UpstreamName)

  • pre-warm dial も各 Target に対して回す

  • 注意: telemetry の upstreamName は現状 setupTelemetry で単一固定 (otel.go)。forwardConn が読む tel.upstreamName を runForwarder から渡す per-forward の名前 ("tidb" / "plamo-embedding") に差し替えて、span/metric で 2 経路を区別する

(2) ecspresso task def — iac/aws/ecspresso/tidb-proxy/ecs-task-def.jsonnet

environment: [
  // ... 既存 ...
  { name: 'PLAMO_HOSTNAME', value: 'plamo-embedding' },
  { name: 'PLAMO_PORT', value: '80' },
  { name: 'PLAMO_LISTEN_ADDR', value: '0.0.0.0:18080' },
],
portMappings: [
  { containerPort: 13306, protocol: 'tcp' },
  { containerPort: 3128, protocol: 'tcp' },
  { containerPort: 18080, protocol: 'tcp' },   // 追加
],
healthCheck: {
  command: ['CMD-SHELL',
    'nc -z localhost 13306 && nc -z localhost 3128 && nc -z localhost 18080'],
  // interval / timeout / retries / startPeriod は据え置き
},

(3) CDK: Lambda の SG と env — iac/aws/lib/api/blog-api-construct.ts

lambdaSg.addEgressRule(proxySecurityGroup, ec2.Port.tcp(18080), 'plamo embedding via tidb-proxy');
proxySecurityGroup.addIngressRule(
  lambdaSg,
  ec2.Port.tcp(18080),
  `plamo from lambda-sg-${props.stageName}`,
);

// environment に追加
PLAMO_EMBED_ENDPOINT: `http://${proxyDnsName}:18080`, // = http://tidb-proxy.internal:18080

既存の NO_PROXY に tidb-proxy.internal が含まれるため、reqwest は PLAMO_EMBED_ENDPOINT を HTTP_PROXY (squid) に回さず 直で TCP 接続し、forwarder → tsnet に乗る。追加設定不要。

(4) Tailscale ACL — tag:k8s:80 を追加

ACL の正は 02_cluster.md の ACL 設定。現行は tag:proxy → tag:k8s:4000 (TiDB のみ)。PLaMo も同じ tag:k8s なので dst に tag:k8s:80 を足すだけ。https://login.tailscale.com/admin/acls で保存する (tagOwners は変更不要)。

{ "action": "accept", "src": ["tag:proxy"], "dst": ["tag:k8s:4000", "tag:k8s:80"] }

(5) blog-api embedding client

Phase 5-2 で作る reqwest クライアントが PLAMO_EMBED_ENDPOINT を読んで POST するだけなので コード変更不要。ローカルは http://plamo-embedding.<tailnet>、Lambda は http://tidb-proxy.internal:18080 と env が違うだけ。

(6) 検証 (デプロイ後)

ECS exec 内でも nc plamo-embedding.<tailnet> 80 は通らない (Tailnet 到達性は forwarder プロセス内の tsnet に閉じており、コンテナ OS の nc は MagicDNS を解決できない)。検証は 18080 listener 経由で行う。

TASK=$(aws ecs list-tasks --cluster tidb-proxy --query 'taskArns[0]' --output text)
aws ecs execute-command --cluster tidb-proxy --task "$TASK" \
  --container tidb-proxy --interactive \
  --command "wget -qO- --post-data '{\"text\":\"疎通確認\",\"mode\":\"query\"}' \
    --header 'Content-Type: application/json' http://localhost:18080/embed | head -c 200"
# → vector 配列が返れば ACL + forwarder 経路ともに OK

落とし穴

  • HTTP_PROXY に吸われない条件: Lambda の HTTP_PROXY/HTTPS_PROXY は squid (tidb-proxy.internal:3128) を指すが、PLaMo は同じ tidb-proxy.internal の別ポートなので既存 NO_PROXY で除外され squid を経由しない。embedding クライアント (infrastructure/src/embedding/client.rs:50) は Client::builder() (reqwest デフォルト = env proxy 有効かつ NO_PROXY 尊重、.proxy()/.no_proxy() 未指定) で作るため、PLAMO_EMBED_ENDPOINT のホストを tidb-proxy.internal にしておけば追加設定は不要。別ホスト名にするなら NO_PROXY へ追加する (squid は CONNECT 443 のみ許可で、除外し損ねると平文 POST が deny all される)

  • Host ヘッダが tidb-proxy.internal:18080 になる。uvicorn / FastAPI はデフォルトで Host を検証しないので問題ないが、将来 TrustedHostMiddleware を入れたら許可が要る

  • Pod 分散: forwarder は接続ごとに plamo-embedding.<tailnet>:80 へ dial するので operator LB / Service が分散する。本番検索は 1 リクエストにつき embedding 1 回 (query のみ) で backfill ほどシビアでない

  • タイムアウト: forwarder の 5s dial timeout は tsnet 接続確立まで。PLaMo 推論 (100–500ms) はストリーム転送側で forwarder は追加 timeout を持たない。実効タイムアウトは Lambda 側 reqwest で握る

Phase 6 完了条件

  • [ ] blog_prd.article_embedding_chunks に全記事のchunkがある

  • [ ] TIFLASH_REPLICA.AVAILABLE = 1 for blog_prd.article_embedding_chunks

  • [ ] idx_article_embedding_chunks_embedding の未index行が0件

  • [ ] forwarder に PLaMo 用 18080 listener を追加し、ECS exec の 18080 経由で /embed が vector を返す

  • [ ] Tailscale ACL tests に tag:proxy → plamo-embedding:80 が含まれ、保存できている

  • [ ] Lambda の PLAMO_EMBED_ENDPOINT が http://tidb-proxy.internal:18080 を指し、本番検索 API が 200 を返す

Phase 7: GitHub webhook 経路への embedding 生成組み込み (継続更新)

Phase 4のローカルbackfillは、実行時点でsource hashが変わった記事のchunkを記事単位で差し替える。以降の記事追加・更新をwebhook契機で自動化するのが本フェーズ。

7-1. 変更方針

apps/blog-api/api/src/handler/webhooks.rs は content_html を「contentが変わったとき」に生成している。同じ条件を起点にchunkも再生成する。

  • title、description、contentのいずれかの変更でchunkを再生成する

  • Phase 5-2で作ったPLaMO clientを使い、/chunks と /embed を呼ぶ

  • 全vector生成成功後、article_embedding_chunks をtransactionで記事単位に差し替える

  • 本番の到達性 (Phase 6-5) が解決していない間は、環境変数 PLAMO_EMBED_ENDPOINT が未設定なら生成をスキップする実装にしておく (dev のみ有効化)

7-2. adapter/src/repository/articles.rs のSQL追加

記事upsertとは別transactionで、対象 article_id の既存chunkを削除し、新chunkをinsertするrepository methodを追加する。PLaMO呼び出し失敗時はこのtransactionを開始せず、既存chunkを残す。

7-3. handler/webhooks.rs の修正

content_html 生成の直後にchunk生成を追加する。PLaMO endpoint未設定または呼び出し失敗はログに出し、記事更新を成功させつつ既存chunkを保持する。

7-4. 動作確認

  • ローカルで PLAMO_EMBED_ENDPOINT=http://plamo-embedding.${TAILNET} を渡して webhook を再送

  • 対象記事のtitle、description、contentを変更したコミットでsource hashとchunkが更新されること

  • endpoint 未設定でも記事更新自体は成功すること

Phase 7 完了条件

  • [x] webhookで記事が変わった場合、chunkが記事単位で差し替わる (dev。blog_dev.article_embedding_chunks の created_at が webhook 処理ウィンドウ内で更新されることを確認)

  • [ ] PLaMo endpoint 未設定 / 呼び出し失敗でも記事更新自体は成功する

  • [ ] PLaMO失敗時に既存chunkが削除されない

7-5. Followup: Lambda ループ内の tracing ログが CloudWatch に出ない

dev で webhook を再送して DB の chunk 差し替えは検証できたが、process_push_event のループ内側で発火する info!("Article upserted: ...") / info!("Article chunks replaced: ...") / warn!("Failed to chunk article ...") などが CloudWatch Logs に一切現れない。

観測結果 (2026-07-16, dev, requestId e4a4e306-ba9a-49b8-8413-1ca77108bf47):

  • ループ外側の info!("Processing async push event") / info!("Found {} markdown files") / info!("Webhook processing complete: processed=2, succeeded=2, failed=0") は出る

  • ループ内側の info!/warn! は 0 件 (aws logs filter-log-events で Article, upserted, chunks, slug, keeping, Skipping, Failed, error, panic すべてマッチしない)

  • 同じ target (api::handler::webhooks) / 同じレベル (INFO) / 同じ span (lambda.handler) なのに、ループの前後だけ通る

  • DB (article_embedding_chunks) は正しく差し替わっているので、code path は実行されている

  • Athena (tidb-proxy squid_access) には OGP 用の外部 fetch が記録されており、markdown 変換まで含めてループが完走した傍証はある

推測される原因候補:

  • spawn_blocking から戻った直後の future の tracing context が壊れて event が subscribable でない

  • Lambda LWA の response_stream モードで、レスポンス書き出しと非同期な stdout flush の間で内部ログが失われる

  • tracing_opentelemetry layer が span を close する順序で fmt::layer への forwarding を妨げている

暫定対応案 (別 PR):

  • regenerate_chunks に #[tracing::instrument(skip_all, fields(slug, chunks))] を張り、event を span 属性化する

  • ループの各記事に per-article span を張って明示的に enter する

  • 一部の重要 info!/warn! を eprintln! に差し替えて fmt::layer をバイパスし、CloudWatch に必ず載る形を確認する

作業ログ

2026-07-15

  • タスク doc 起票、Phase 1 の manifest 編集まで実施

  • Phase 1 実施完了。kubectl apply 後、basic-tiflash-0 が Up (store id 7097)、pd-ctl store で engine=tiflash 1 store 確認

  • Phase 4 dry-run中のクラスタ負荷を確認。node3のPLaMoが約14.1/16 CPUを使用する一方、node1/node2は各約0.2 CPU、available memoryは各ノード約21〜24GiBあり、node2/node3の2 Pod分散を採用

  • kubectl port-forward svc/plamo-embedding は1 Podへ直接転送されるため、Tailnet LoadBalancer Service (plamo-embedding.<tailnet>) 経由へ変更

  • TiFlashが 3/4 CrashLoopBackOff になっていることを検出。全133記事のembeddingがNULLの状態でHNSWを先行作成した結果、DMFileVectorIndexWriter → FramedChecksumReadBuffer::doSeek でframe size 0の除算が発生 (exit 136)

  • TiDB側でindexをdropした後も、TiFlashはPVC上の古いlocal-index taskを起動直後に再開してCrashLoopを継続。replicaを0へ切り替え、必要時は分析用PVCを再作成する復旧手順を3-4へ記録

  • HNSW作成をPhase 4のbackfill + TiFlash replica再同期 + ALTER TABLE articles COMPACT 後へ移動

  • 1記事1vectorの精度確認では Rust Axum API に対し本文全体がdistance 0.4674、タイトルのみが0.3815となり、長文による話題の希釈を確認

  • PLaMOの学習時context長1024 tokensに合わせ、同じtokenizerでMarkdownを見出し単位 + 128 tokens overlapに分割する方式へ変更

  • article_embedding_chunks とsource hashによる差分backfillを実装。全vector生成後に記事単位transactionで差し替える

2026-07-16

  • Phase 7 実装。EmbeddingClient に chunk_document を追加し、compute_source_hash を tidb-embedder と同じ JSON レイアウトで書いて後段バッチと hash が揃うようにした

  • ArticlesRepository::replace_article_chunks を追加。article_embedding_chunks の記事単位 transaction 差し替えを webhook でも使えるようにした

  • handler/webhooks.rs で title / description / content の変更を検出したら chunk 再生成を走らせるようにした。effective description の判定は upsert_article の書き込み挙動と同じ (frontmatter が None なら既存値、無ければ title) に揃えた

  • 失敗時は warn! を残して既存 chunk を保持し、記事 upsert 自体は成功扱い。PLAMO_EMBED_ENDPOINT 未設定時は skip ログのみ (dev のみ有効化)

  • 動作確認は次回、PLAMO_EMBED_ENDPOINT=http://plamo-embedding.${TAILNET} を渡した状態で webhook を再送して行う

  • dev デプロイ後 (2c9371b, 02:44:16Z 反映) に webhook 再送。blog_dev.article_embedding_chunks の 0c646f1b-... に 3 chunks が created_at=02:45:01.427842 で差し替え済み ✅

  • ただし CloudWatch Logs で process_push_event ループ内側の info!/warn! (Article upserted、Article chunks replaced 等) が全部消失。ループ外側の info! と DB 書き込みは動作しているので機能面は OK。詳細は 7-5 followup に記録
